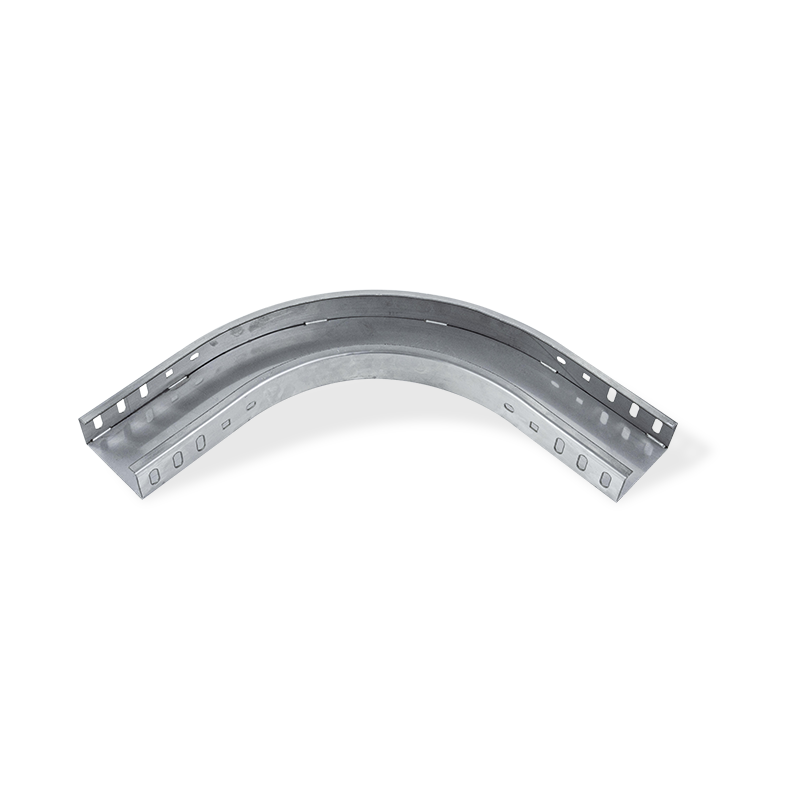

Accesorios de curva redonda para bandeja portacables tipo artesa

Consulta
Anterior siguiente：Accesorios de codo y derivación en "T" para canalizaciones de cables de aleación de aluminioSiguiente：Accesorios en T de codo para canal de cable de acero inoxidable (ss304)
Introducción al producto
TIPO DE CANAL · CURVA REDONDA · ENRUTAMIENTO DE CABLES
Accesorios de curvatura redonda para bandeja portacables tipo artesa
R Los accesorios de curvatura curvada para bandejas de cables tipo canal son componentes diseñados para facilitar cambios direccionales suaves en los sistemas de gestión de cables. Estos accesorios proporcionan una ruta de transición curva que mantiene el radio de curvatura mínimo requerido para los cables de alimentación y datos, evitando la tensión del aislamiento y la degradación de la señal. Fabricados en acero laminado en frío con recubrimiento en polvo electrostático (plástico en aerosol) o acabado galvanizado en caliente, los accesorios están disponibles en configuraciones de 45°, 90° y 135° para aplicaciones horizontales y verticales. El diseño tipo canal garantiza un soporte continuo del cable a través de la curvatura, eliminando puntos de pellizco y manteniendo la integridad estructural del recorrido del cable. Estos accesorios son compatibles con anchos de bandeja de canal estándar que van desde 100 mm a 600 mm y son adecuados para proyectos industriales, comerciales y de infraestructura que requieren un enrutamiento de cables confiable.
Round-bend accessories for trough type cable tray
VENTAJAS PRINCIPALES
Cumplimiento del radio de curvatura
La curvatura diseñada mantiene un radio de curvatura mínimo para los cables de alimentación y datos, lo que evita la tensión del aislamiento y la atenuación de la señal.
Soporte de cable continuo
El diseño tipo canal proporciona soporte ininterrumpido a lo largo de la curva, eliminando puntos de pellizco y evitando que el cable se doble.
Protección contra la corrosión
El recubrimiento en polvo electrostático o el galvanizado en caliente brindan una protección duradera contra la humedad, los productos químicos y la exposición atmosférica.
Compatibilidad modular
Las dimensiones estandarizadas y las configuraciones de los orificios para pernos garantizan una integración perfecta con los sistemas de bandejas existentes de múltiples fabricantes.
Materiales Acero laminado en frío/acero laminado en caliente
terminar Recubrimiento en polvo / galvanizado en caliente
ángulos 45° / 90° / 135°
Rango de ancho 100 mm – 600 mm
Recubrimiento 60-100 μm en polvo / 85 μm galvanizado
ESPECIFICACIONES DEL PRODUCTO
Materia prima Acero al carbono laminado en frío (Q235B) o acero laminado en caliente
Tratamiento superficial Recubrimiento electrostático en polvo de poliéster/epóxido (RAL 7035, 9002 o personalizado) / Galvanizado en caliente (ASTM A123)
Ángulos disponibles Horizontal: 45°, 90°, 135° · Vertical: 45°, 90° (arriba/abajo)
Compatibilidad de ancho 100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm
Altura de la pared lateral 50 mm, 80 mm, 100 mm, 120 mm (altura de bandeja correspondiente)
Materiales thickness 1,2 mm – 2,5 mm dependiendo del ancho y la capacidad de carga
Radio de curvatura (interior) ≥100 mm (estándar) · ≥150 mm (resistente)
Tipo de conexión Placas de empalme atornilladas o bridas soldadas (personalizadas)
ESCENARIOS DE APLICACIÓN
Plantas de fabricación industrial: tendido de cables de alimentación y control alrededor de maquinaria, columnas y obstáculos estructurales.
Centros de datos: gestión de transiciones de cables de fibra óptica y cobre en rutas de cables aéreas y subterráneas.
Edificios comerciales: tendido de cables vertical y horizontal dentro de salas eléctricas, huecos y huecos de techos.
Proyectos de infraestructura: túneles, puentes y centros de transporte que requieren soluciones duraderas de gestión de cables.
Instalaciones de petróleo y gas: codos resistentes a la corrosión para sistemas de bandejas portacables en entornos hostiles.
PREGUNTAS FRECUENTES
▶ ¿Cuál es el radio de curvatura mínimo para configuraciones estándar?
Los accesorios estándar de curvatura redonda proporcionan un radio de curvatura interior de ≥100 mm, que es adecuado para la mayoría de los cables de alimentación y control. Para cables de fibra óptica o cables de datos sensibles, hay disponibles versiones resistentes con un radio de ≥150 mm para cumplir con los requisitos específicos del fabricante de cables.
▶ ¿Se pueden utilizar estos accesorios con sistemas de bandejas pregalvanizadas?
Sí. Los accesorios de curvatura son compatibles con todos los sistemas de bandejas de artesa estándar. Para bandejas pregalvanizadas, recomendamos codos con recubrimiento en polvo para igualar la estética y la resistencia a la corrosión. Para los sistemas galvanizados en caliente, los codos galvanizados proporcionan una continuidad y protección óptimas del material.
▶ ¿Cómo se conectan los accesorios a las secciones rectas de la bandeja?
Los accesorios de curvatura se conectan mediante placas de empalme atornilladas (incluidas con cada accesorio). El hardware estándar incluye pernos, arandelas y tuercas de acero inoxidable o galvanizados. Los orificios preperforados se alinean con los patrones de acopladores de bandeja estándar para una alineación sin herramientas y una fijación segura.
▶ ¿Hay disponibles ángulos o radios de curvatura personalizados?
Ángulos personalizados (15°, 30°, 60° o no estándar) y radios de curvatura aumentados están disponibles a pedido. Se aplican cantidades mínimas de pedido. Consulte al equipo de ingeniería sobre sus requisitos de enrutamiento específicos y especificaciones de cable.
DIRECTRICES DE INSTALACIÓN
Asegúrese de que el radio de curvatura seleccionado sea adecuado para el diámetro de cable más grande del paquete. Consulte las especificaciones del fabricante del cable para conocer los requisitos mínimos del radio de curvatura.
Utilice sujetadores de acero inoxidable cuando realice la instalación en ambientes corrosivos para evitar la corrosión galvánica entre metales diferentes.
Apoye las curvas con soportes adicionales en los puntos de entrada y salida para evitar que se doblen, especialmente en aplicaciones horizontales con cargas pesadas de cables.
ALMACENAMIENTO Y MANIPULACIÓN
Guarde los accesorios para doblar en un área seca y ventilada para evitar la condensación de humedad y posibles daños al revestimiento antes de la instalación.
Inspeccione las superficies con recubrimiento en polvo en busca de astillas o rayones en el momento de la entrega; aplique una capa de retoque a cualquier metal expuesto para mantener la protección contra la corrosión.
No apile objetos pesados ​​encima de los accesorios curvos durante el almacenamiento, ya que esto puede causar deformación de la sección curva.
Accesorios de curvatura redonda · tipo artesa · 45°/90°/135° · con recubrimiento en polvo o galvanizado · 100-600 mm de ancho
Propiedades físicas
Tipo A través del tipo
Materialeses Materialeses Acero, Aluminio, ss304, ss316L
Acabado/tratamiento superficial

Galvanizado pregalvanizado de 8um/electrocincado（≥12um）

Galvanizado en caliente（>60um）

Esterilizado con plástico＞60um）

Recubrimiento de poder

Pulido con lavado ácido (opción)

Rango de dimensiones

personalizable está disponible

Ancho 50/100/150/200/250/300 mm
Altura del riel lateral 25/50/75/100/150 mm
Longitud
Espesor/diámetro del alambre 0,8/1/1,2 mm
Máx. Carga de trabajo Según el tamaño
Accesorios/productos relacionados
Características del producto Los pasacables completamente cerrados son eficaces para proteger los cables de control contra interferencias y protegerlos.
cables en ambientes altamente corrosivos.
Color Plata u otros/Según clientes
Demanda ambiental Temperatura normal interior y seca, anticorrosión ligera, temperatura alta húmeda en el exterior, corrosión intensa y temperatura normal seca
Solicitud Petróleo, gas, productos químicos, barcos, construcción, infraestructuras
