Introducción al producto
MALLA DE ALAMBRE · PERFIL ONDULADO · LADO CURVO
Bandeja portacables de malla metálica ondulada / alambre lateral curvo
W La bandeja portacables de malla de alambre ave, también conocida como bandeja de malla de alambre lateral curvada, es un sistema de gestión de cables especializado que presenta un perfil ondulado ondulado distintivo a lo largo de los rieles laterales y un diseño de borde de alambre curvo. Fabricada con alambre de acero electrogalvanizado o galvanizado en caliente (de 3,5 mm a 6,0 mm de diámetro), esta bandeja combina los beneficios de ventilación de la construcción de malla abierta con una rigidez estructural mejorada proporcionada por los contornos laterales en forma de onda. El diseño del cable lateral curvo elimina los bordes afilados, protegiendo las cubiertas del cable durante la instalación y el mantenimiento. El perfil ondulado añade atractivo estético al tiempo que mantiene la estructura de rejilla abierta que permite un flujo de aire de 360 ​​grados, evitando la acumulación de calor alrededor de los cables. Disponible en anchos estándar de 150 mm a 600 mm con alturas laterales de 50 mm y 80 mm, este sistema es adecuado para centros de datos, edificios comerciales y entornos industriales que requieren una gestión de cables eficiente con una estética visual moderna.
VENTAJAS PRINCIPALES
Rigidez del perfil de onda
El diseño de riel lateral ondulado aumenta la resistencia estructural, lo que permite tramos más largos entre soportes y al mismo tiempo mantiene la capacidad de carga.
Protección de bordes curvos
Los bordes redondeados del cable eliminan los puntos de contacto afilados, evitando la abrasión y el daño a las cubiertas del cable durante el tirado y la instalación.
Eficiencia de ventilación
El diseño de malla abierta proporciona un flujo de aire de 360 grados alrededor de los cables, manteniendo la ampacidad y evitando la degradación térmica.
Diseño estético moderno.
El perfil ondulado distintivo ofrece una apariencia visual contemporánea adecuada para instalaciones expuestas en espacios arquitectónicos.

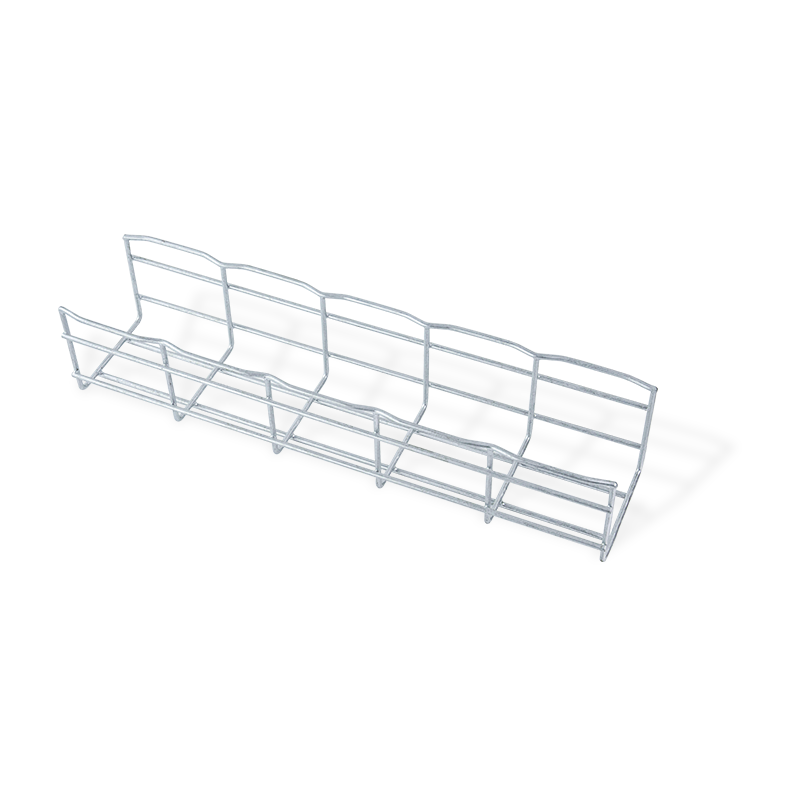

Wave wire mesh cable tray curved side wire
Materiales Alambre de acero Q235B
terminar EG · HDG · con recubrimiento en polvo
Diámetro del alambre 3,5 mm – 6,0 mm
Perfil de onda Barandilla lateral ondulada
Rango de ancho 150 mm – 600 mm
altura lateral 50 mm · 80 mm
ESPECIFICACIONES DEL PRODUCTO
Materia prima Alambre de acero al carbono Q235B, estirado en frío
Acabado superficial Electrogalvanizado (8-12μm) / Galvanizado en caliente (≥50μm) / Recubrimiento en polvo (colores RAL)
Diámetro del alambre range 3,5 mm (servicio liviano), 4,5 mm (estándar), 6,0 mm (servicio pesado)
Perfil de onda Riel lateral ondulado con amplitud y tono constantes
Tamaño de la rejilla de malla Estándar 50 mm x 100 mm o 50 mm x 50 mm
Opciones de ancho 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm
altura lateral 50 mm, 80 mm (alturas personalizadas disponibles)
Longitud de la sección Estándar de 3000 mm (longitudes personalizadas disponibles)
Radio del borde curvo ≥3 mm (extremo del cable girado hacia adentro)
Rango de temperatura -30°C a 150°C (galvanizado) · -30°C a 250°C (inoxidable)
ESCENARIOS DE APLICACIÓN
Centros de datos: el diseño de malla abierta proporciona un flujo de aire óptimo para el cableado de salas de servidores de alta densidad.
Edificios comerciales: instalaciones de techos expuestos donde el perfil ondulado añade interés arquitectónico.
Automatización industrial: controle el enrutamiento de cables en instalaciones de fabricación con requisitos de vibración.
Telecomunicaciones – Cableado estructurado para oficinas centrales y edificios de central.
Espacios comerciales y públicos: gestión de cables visualmente atractiva en entornos de planta abierta.
PREGUNTAS FRECUENTES
◇ ¿Cuál es la diferencia entre la bandeja de malla ondulada y la bandeja de malla estándar?
La bandeja de malla ondulada presenta un perfil de riel lateral ondulado que aumenta la rigidez estructural, permitiendo tramos más largos entre soportes. El diseño ondulado también proporciona una apariencia estética distintiva, lo que lo hace adecuado para instalaciones arquitectónicas expuestas donde el atractivo visual es importante.
◇ ¿Cómo protege el cable lateral curvo los cables?
La característica del cable lateral curvo significa que los extremos del cable se giran hacia adentro o se enrollan para crear un borde liso y redondeado. Esto elimina las puntas afiladas que podrían desgastar las cubiertas del cable durante la instalación, extracción o mantenimiento, protegiendo el aislamiento contra daños.
◇ ¿Se puede cortar la bandeja de malla ondulada a medida in situ?
Sí. Las bandejas de malla ondulada se pueden cortar utilizando cortadores de pernos estándar o cortadores de alambre para modificaciones en el campo. Sin embargo, se debe tener cuidado de limar o redondear los extremos cortados del cable para mantener la protección del borde curvo y evitar daños al cable.
◇ ¿El perfil ondulado está disponible en acero inoxidable?
Sí. Si bien las bandejas de malla ondulada estándar se fabrican en acero galvanizado, hay versiones de acero inoxidable (AISI 304 o 316L) disponibles para ambientes corrosivos, procesamiento de alimentos o aplicaciones farmacéuticas que requieren una construcción de acero inoxidable.
DIRECTRICES DE INSTALACIÓN
La separación entre soportes no debe exceder los 1,5 metros para cargas estándar; reduzca a 1,2 metros para rellenos de cables pesados ​​o aplicaciones de vibración.
Utilice acopladores de bandeja de malla de alambre o placas de empalme para unir secciones; asegúrese de que los bordes curvos se alineen para mantener la protección del cable en las uniones.
Para instalaciones en exteriores, especifique un acabado galvanizado en caliente con un espesor mínimo de revestimiento de 50 μm.
ALMACENAMIENTO Y MANTENIMIENTO
Almacene las bandejas de malla en un área seca y ventilada para evitar la oxidación, particularmente para productos electrogalvanizados antes de la instalación final.
Inspeccione los bordes laterales curvos en busca de rebabas afiladas después de la manipulación; lije con una lima o herramienta desbarbadora si es necesario.
Para acabados con recubrimiento en polvo, evite daños por impacto que podrían descascarar el recubrimiento y exponer el acero base a la corrosión.
Bandeja portacables de malla ondulada · alambre lateral curvo · Q235B · EG/HDG/recubrimiento en polvo · alambre de 3,5-6,0 mm · ancho de 150-600 mm
Propiedades físicas
Tipo Tipo de cable
Materialeses Materialeses acero al carbono (Q235B), acero inoxidable (304L / 316L)
Acabado/tratamiento superficial

8um pregalvanizado

Galvanizado electrolítico (≥12um)

Galvanizado en caliente（>60um）

Esterilizado con plástico＞60um）

Recubrimiento de poder

Pulido con lavado ácido (opción)

El rango de dimensiones personalizable está disponible Ancho 50 mm ~ 1000 mm
Altura del riel lateral 25 mm-200 mm
Longitud 300 mm-6000 mm
Espesor/diámetro del alambre 3,5/4,0/4,0/6,0/8,0
Máx. Carga de trabajo 100-400 kg (100-400 kg según el tamaño y el grosor, depende del diámetro del cable)
Accesorios/productos relacionados
Características del producto 1. El peso de las bandejas portacables de malla de alambre es 1/5 del de las bandejas portacables tradicionales, lo que las hace más fáciles de instalar.

2. El diseño abierto permite un flujo de aire continuo, lo que evita el sobrecalentamiento y la acumulación de polvo y contaminantes.

3. Se pueden fabricar todo tipo de codos en el sitio del proyecto de manera flexible.

4. Hay varios acabados disponibles para aplicaciones interiores y exteriores.

5. La visibilidad del cable permite una actualización y mantenimiento más convenientes. 6. Los clientes pueden seleccionar bordes rectos y ondulados.
Color Plata u otros/según clientes
Demanda ambiental Interiores, exteriores, ocasiones de alta corrosión.

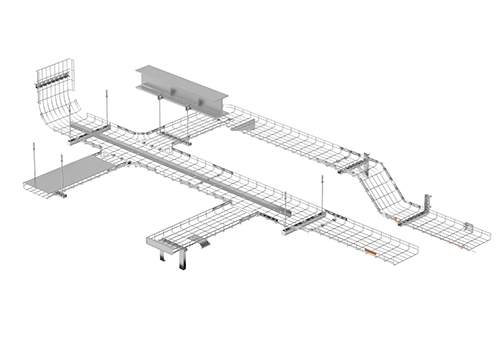

Solicitud La bandeja portacables con cesta de alambre y los accesorios para bandejas portacables se utilizan ampliamente en muchas industrias, como centros de datos, industria energética, líneas de producción de alimentos, etc.
