Introducción al producto
AGRIVOLTAICA · MONTAJE EN SUELO · ESTRUCTURA ABIERTA

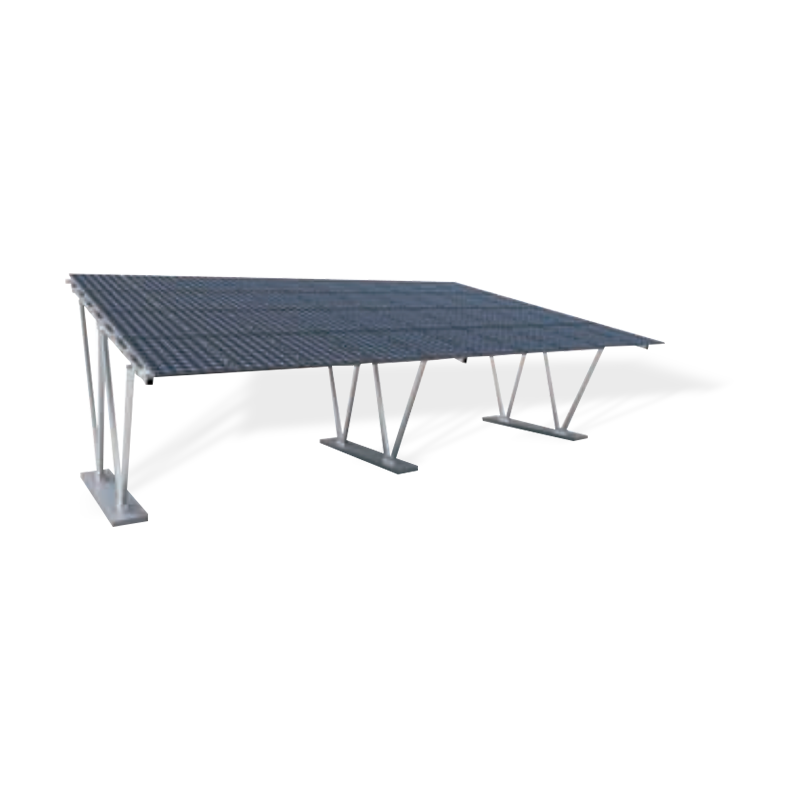

Sistema de montaje fotovoltaico para cobertizo.
T el Sistema de montaje fotovoltaico para cobertizo es una solución de montaje en el suelo de estructura abierta diseñada específicamente para aplicaciones agrícolas fotovoltaicas (agrivoltaicas) y proyectos de servicios públicos a gran escala donde la colocación elevada de paneles permite el uso dual del suelo. Construido con acero galvanizado en caliente o aluminio anodizado, este sistema presenta un diseño de gran espacio libre que permite que la maquinaria agrícola, el ganado o los cultivos operen debajo del panel solar. El marco modular utiliza componentes preensamblados y cimientos de pilotes ajustables para adaptarse a las diferentes condiciones del terreno, lo que garantiza un despliegue rápido y al mismo tiempo mantiene la estabilidad estructural bajo cargas de viento y nieve. Su configuración elevada promueve la ventilación natural y reduce las pérdidas por suciedad, lo que contribuye a un rendimiento energético constante durante la vida operativa del sistema.
VENTAJAS PRINCIPALES
Doble utilización de la tierra
La estructura elevada permite el cultivo simultáneo de cultivos, el pastoreo de ganado o el paso de equipos debajo de los paneles, maximizando la productividad de la tierra por hectárea.
Diseño de alto espacio libre
La distancia al suelo estándar de 2,5 a 4,5 metros admite tractores, cosechadoras y otra maquinaria agrícola sin restricciones.
Ventilación natural
La estructura inferior abierta promueve el flujo de aire alrededor de los paneles, lo que reduce las temperaturas de funcionamiento y mejora la eficiencia de la conversión fotovoltaica.
Despliegue rápido
Los componentes prefabricados y los cimientos de pilotes estandarizados permiten una instalación rápida con un mínimo de soldadura o corte en el sitio.
Shed photovoltaic mounting system
Materiales Acero HDG / AL6005-T5 anodizado
Liquidación 2,5 m – 4,5 m
Carga de viento ≤55 m/s
Carga de nieve ≤1,5kN/m²
Rango de inclinación 5° – 35°
ESPECIFICACIONES DEL PRODUCTO
material primario Acero galvanizado en caliente (Q355B, revestimiento ≥85μm) o aluminio anodizado AL6005-T5
Tipo de cimentación Pilotes hincados, pilotes atornillados o lastre de hormigón
Altura del conjunto (hasta la parte inferior del panel) 2,5 m – 4,5 m (customizable based on machinery clearance)
Ángulo de inclinación Fijo 5° – 35° (opciones ajustables disponibles)
Orientación del módulo Retrato u paisaje; compatible con paneles estándar de 60/72 celdas
Diseñar la vida 25 años (estructural) · 10 años de garantía contra la corrosión
Cumplimiento IEC 62817, EN 1991, AS/NZS 1170
ESCENARIOS DE APLICACIÓN
Granjas agrovoltaicas: producción de cultivos y generación solar simultáneas en la misma parcela de tierra.
Áreas de pastoreo de ganado: pastos para ovejas o ganado con paneles solares elevados que brindan sombra.
Integración de huertos y viñedos: montaje elevado sobre cultivos en espaldera sin interferencia de sombra.
Plantas fotovoltaicas de gran escala: diseños de gran espacio libre para acceso de mantenimiento y gestión de la vegetación.
Huertos solares comunitarios: estructuras abiertas que permiten el acceso público y actividades educativas debajo de los paneles.
Brownfield y tierras recuperadas: el montaje elevado evita problemas de contaminación del suelo.
PREGUNTAS FRECUENTES
¿Cuál es el espacio libre mínimo requerido para la maquinaria agrícola estándar?
El sistema ofrece un espacio libre ajustable de 2,5 ma 4,5 m. Para tractores y cosechadoras se recomienda un mínimo de 3,5 m. Para equipos más pequeños, como cortadoras de césped o pulverizadores, suele ser suficiente un espacio libre de 2,8 m. Las dimensiones de la maquinaria específicas del sitio deben verificarse durante la fase de diseño.
¿La estructura elevada afecta el rendimiento de los paneles solares?
La estructura inferior abierta promueve el flujo de aire que enfría los paneles, lo que potencialmente aumenta la eficiencia entre un 3% y un 5% en comparación con el montaje a nivel del suelo en climas cálidos. Sin embargo, la elevación puede aumentar ligeramente la exposición al viento; El sistema está diseñado para soportar velocidades de viento de hasta 55 m/s con un diseño de cimentación adecuado.
¿Se puede instalar el sistema en terreno inclinado?
Sí. El sistema de montaje del cobertizo se adapta a pendientes de hasta 15 grados (norte-sur) y 10 grados (este-oeste) utilizando alturas de pilotes ajustables y conexiones articuladas. Para terrenos más empinados, se encuentra disponible ingeniería de cimientos personalizada.
¿Cómo maneja el sistema las cargas de nieve en climas más fríos?
El diseño estructural soporta cargas de nieve de hasta 1,5 kN/m² (aproximadamente 150 kg/m²). La estructura de celosía abierta permite que la nieve se caiga de forma natural, reduciendo la acumulación. Para regiones con fuertes nevadas, se recomiendan soportes anti-nieve opcionales o ángulos de inclinación más pronunciados.
CONSIDERACIONES DE INSTALACIÓN
Realice un estudio geotécnico para determinar la profundidad y el tipo de pilote en función de la capacidad de carga del suelo y la profundidad de la línea de escarcha.
Verifique los requisitos de espacio libre de maquinaria con los operadores agrícolas antes de finalizar las especificaciones de altura de la columna.
Planificar el tendido de cables para evitar interferencias con las operaciones agrícolas; Utilice conductos enterrados o bandejas de cables elevadas.
DIRECTRICES DE MANTENIMIENTO
Inspeccione los cimientos de los pilotes anualmente para detectar signos de asentamiento o corrosión, particularmente en condiciones de suelo con alta humedad.
Limpie las superficies de los paneles durante las estaciones secas para evitar pérdidas de suciedad; La altura elevada permite el acceso mediante ascensores móviles o drones.
Verifique el torque de los pernos en las conexiones después del primer ciclo de temperatura estacional y posteriormente cada 24 meses.
Sistema de montaje fotovoltaico para cobertizo. · HDG steel / AL6005-T5 · 2.5-4.5m clearance · Agrivoltaic ready · 25-year design life
Propiedades físicas
Tipo Stents fotovoltaicos
Materialeses Materialeses Aleación de aluminio
Acabado/tratamiento superficial

/

Rango de dimensiones

personalizable está disponible

Ancho Personalizable está disponible
Altura del riel lateral
Longitud
Espesor/diámetro del alambre
Máx. Carga de trabajo
Accesorios/productos relacionados
Características del producto

1. Múltiples funciones

2. Fácil instalación

3. Hermosa forma

Color

Presión del viento de diseño: 0,55 KN/㎡

Presión de nieve de diseño: 0,5 KN/㎡

Vida útil: 30 años

Demanda ambiental
Solicitud Estacionamiento
Acerca de nosotros
Jiangsu Youming Group Co., Ltd.

Jiangsu Youming Group Co., Ltd. Se fundó en 2015 y está ubicada en el Parque Industrial Taidong, Shiyuan, ciudad de Dongtai. somos China por encargo Sistema de montaje fotovoltaico para cobertizo. proveedor y OEM/ODM Sistema de montaje fotovoltaico para cobertizo. Fábrica. Nos especializamos en la investigación, el desarrollo y la producción de bandejas portacables. Somos una empresa innovadora de alta tecnología en la provincia de Jiangsu. Con un capital registrado de 50 millones de RMB, cubre una superficie de 60 acres y cuenta con un taller de producción de más de 26.000 metros cuadrados, con una capacidad de producción anual de más de 30.000 toneladas de bandejas portacables. En el cada vez más competitivo mercado de bandejas portacables, la empresa se ha posicionado a la vanguardia de la industria, equipada con líneas de producción totalmente automáticas. Sus principales líneas incluyen líneas de corte longitudinal y transversal, líneas de conformado automático, líneas de soldadura automática, líneas de remachado automático, líneas de corte por láser y punzonado de torreta CNC, y líneas de pulverización automática. Los productos se dividen principalmente en varias series, como acero inoxidable, aleación de aluminio, galvanizado por inmersión en caliente y recubrimiento en polvo/ignífugo, y diversas especificaciones y modelos, como tipo canal, tipo escalera, tipo perforado y tipo malla. Los productos se utilizan ampliamente en infraestructura, transporte, comunicaciones, energía (incluyendo energía eólica, fotovoltaica y térmica), maquinaria, metalurgia, transporte marítimo, química, farmacéutica, alimentación y otros campos. La empresa cuenta con su propio centro de pruebas, y cada prueba, desde la adquisición de la materia prima hasta la entrega del producto, se somete a inspección de calidad, lo que garantiza que la calidad del producto alcance el más alto nivel de la industria. Tras años de expansión en el mercado, ha establecido buenas relaciones de cooperación con numerosas empresas nacionales de renombre, ofreciendo a sus clientes servicios integrales de selección de productos y obteniendo un alto reconocimiento y confianza de los clientes.

La empresa concede gran importancia a la producción, la investigación y el desarrollo tecnológico y la innovación. Con el talento y la tecnología como garantía, cuenta con más de 150 empleados cualificados, incluyendo más de 50 miembros de la columna vertebral técnica. Cuenta con un equipo de diseño e I+D, una gestión empresarial avanzada y un eficiente equipo de ventas. La empresa ha obtenido las certificaciones ISO 9001:2015 del sistema de gestión de calidad, ISO 14001:2015 del sistema medioambiental y ISO 45001:2018 del sistema de seguridad y salud ocupacional. certificación y certificación CE de la UE Ha obtenido múltiples derechos de propiedad intelectual independientes y tecnologías de patentes y se encuentra en una posición alta en innovación tecnológica en la industria.
