Introducción al producto
NUEVO COMPONENTE · ENRUTAMIENTO DE FIBRA

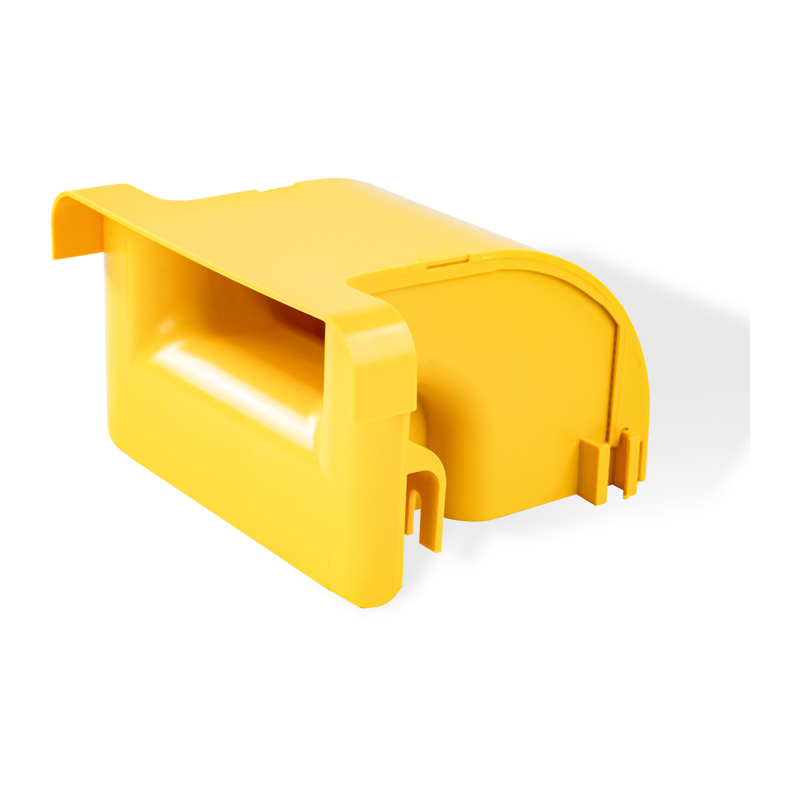

Caída de gestión de bandeja de cables de fibra
T el Caída de gestión de bandeja de cables de fibra es un componente moldeado con precisión diseñado para realizar la transición de cables de fibra óptica desde bandejas superiores horizontales a marcos de equipos verticales o gabinetes de terminación. Diseñada con una curvatura suave y acampanada, esta gota mantiene el radio de curvatura crítico requerido para las fibras monomodo y multimodo, evitando pérdidas por microflexión y garantizando la integridad de la señal. Fabricada con ABS o PVC ignífugo (UL94 V-0), la bajada proporciona un camino resistente y no abrasivo para cubiertas de fibra delicadas durante la instalación, el mantenimiento y el enrutamiento de cables de alta densidad.
Materialeses
ABS / PVC ignífugo
UL94 V-0 · libre de halógenos
Radio de curvatura
Opciones ≥30 mm · ≥50 mm
mantiene la integridad de la fibra
Montaje
Fijación a presión/tornillo
sin herramientas o asegurado
⸻
Ventajas funcionales
01
Radio de curvatura compliance
La geometría acampanada mantiene un radio de curvatura de ≥30 mm o ≥50 mm, lo que evita la atenuación de la señal y las microfisuras en los núcleos de fibra.
02
Construcción retardante de llama
Materialeses ABS o PVC con clasificación UL94 V-0, adecuados para centros de datos e instalaciones de telecomunicaciones con estrictos códigos de seguridad contra incendios.
03
Superficie sin enganches
Los perfiles internos y externos lisos eliminan los bordes afilados, lo que reduce el daño por fricción a los cables de conexión de fibra durante el jalado.
04
Integración modular
El accesorio de ajuste a presión o de montaje con tornillos permite una instalación rápida en canales de fibra estándar sin herramientas especializadas.
Especificaciones del producto
Parámetro Especificaciones técnicas
Materialeses ABS / PVC ignífugo (UL94 V-0)
Radio de curvatura options R30, R50, R100 (personalizable)
Temperatura de funcionamiento -25°C a 75°C
Método de instalación Accesorio a presión/montaje con tornillos/riel lateral
Opciones de color Amarillo (estándar), naranja, negro
Anchos de bandeja compatibles 120 mm, 240 mm, 300 mm
⸻
Escenarios de aplicación
Enrutamiento aéreo del centro de datos
Gestiona las caídas de fibra desde canales aéreos hasta bastidores de servidores y marcos de distribución óptica (ODF).
Oficinas centrales de telecomunicaciones
Facilita las transiciones verticales entre bandejas de cables y paneles de terminación en entornos de fibra de alta densidad.
Salas de servidores empresariales
Proporciona puntos de entrada de cables organizados para conexiones de paneles de conexión en instalaciones de red de mediana escala.
Centros de control industrial
Asegura las transiciones de fibra en sistemas de automatización donde la vibración y las limitaciones de espacio son factores.
Pautas de instalación
Alinee el centro de caída con el administrador de cables vertical para evitar tensiones laterales en los haces de fibras durante la transición.
Mantenga el relleno del cable por debajo del 70 % del área de la sección transversal para preservar el flujo de aire y la accesibilidad futura.
Verifique que los conectores de ajuste a presión estén completamente acoplados con la pared lateral de la bandeja para evitar que se desprendan bajo la carga del cable.
Almacenamiento y manipulación
Almacene en un área seca y ventilada lejos de la exposición a los rayos UV para preservar la flexibilidad del polímero y las propiedades retardantes de llama.
Evite el contacto con solventes fuertes o agentes de limpieza ácidos que puedan degradar el acabado de la superficie.
Inspeccione los componentes de bajada en busca de imperfecciones en la superficie antes de la instalación para garantizar un enrutamiento suave del cable.
Caída de gestión de bandeja de cables de fibra · UL94 V-0 · R30/R50/R100 · Snap-fit or screw-mount · Yellow / Orange / Black
Propiedades físicas
Tipo Bandeja de cable de fibra/bandeja de cable óptico
Materialeses Materialeses PVC retardante de llama para sección recta, ABS retardante de llama para accesorios, el material del tubo flexible es PP. Material retardante de llama clasificado UL94 FV-0
Acabado/tratamiento superficial

/

Rango de dimensiones

personalizable está disponible

Ancho 120/240/300/360
Altura del riel lateral 100
Longitud 2000/3000/Personalizado
Espesor/diámetro del alambre
Máx. Carga de trabajo
Accesorios/productos relacionados
Características del producto

1. Diseño cerrado, protege los cables de fibra óptica contra daños.

2. El conducto de rodadura de fibra está hecho de material plástico ignífugo con una superficie lisa y buena apariencia.

3. Ofrece control del radio de curvatura y garantiza un radio de fibra ≧40 mm. El kit de salida de cable móvil es opcional para satisfacer la creciente demanda del centro de datos.

4. Hay disponibles diferentes tipos de instalación, como colgar, soportar la parte superior del gabinete o conectar con otra bandeja de cables.

Color Amarillo (pantone 123c)
Demanda ambiental interior
Solicitud Adecuado para una amplia gama de aplicaciones, incluida la gestión de cables de fibra óptica y la gestión de cables de alimentación.
