Introducción al producto
BANDEJA DE FIBRA · ELEVADOR INTERNO · 45°

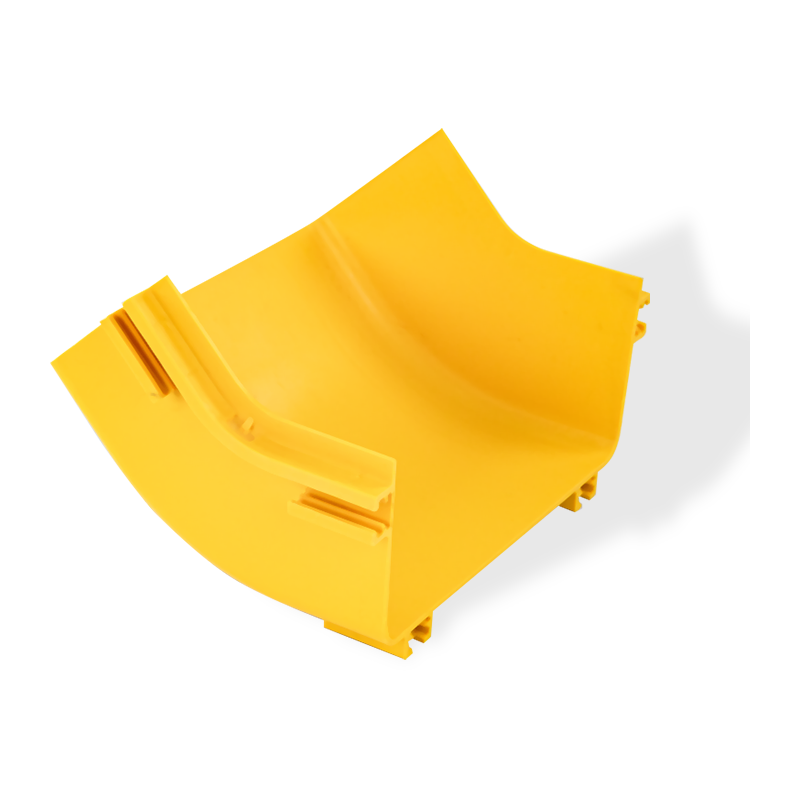

Elevador interno de bandeja portacables de fibra 45 grados
T el Elevador interno de bandeja de cables de fibra de 45 grados es un componente moldeado con precisión diseñado para facilitar un cambio de dirección vertical de 45 grados dentro de los sistemas de gestión de cables de fibra óptica. Este elevador interno proporciona una transición suave y gradual para las fibras ópticas que se mueven entre diferentes niveles de elevación dentro del mismo tramo de bandeja. Fabricado con ABS o PVC retardante de llama (UL94 V-0), el elevador mantiene el radio de curvatura crítico requerido para fibras monomodo y multimodo, evitando pérdidas por microflexión y garantizando la integridad de la señal. La configuración interna permite instalar el elevador dentro del perfil de la bandeja, manteniendo una estética limpia y protegiendo las fibras de interferencias externas. Compatible con bandejas de cables de fibra estándar de 120 mm, 240 mm y 300 mm, este accesorio es esencial para cableado estructurado en centros de datos, salas de telecomunicaciones y entornos de redes empresariales.
VENTAJAS PRINCIPALES
Transición controlada de 45°
La inclinación gradual de 45 grados proporciona un enrutamiento suave de la fibra entre niveles de elevación sin exceder los límites máximos del radio de curvatura.
Diseño de elevador interno
Instalado dentro del perfil de la bandeja, manteniendo una apariencia limpia y discreta y protegiendo las fibras del contacto externo.
Materialeses ignífugo
La construcción de ABS o PVC con clasificación UL94 V-0 cumple con los requisitos de seguridad contra incendios de centros de datos e instalaciones de telecomunicaciones.
Superficie sin enganches
Las superficies internas y externas lisas eliminan los bordes afilados que podrían dañar las delicadas cubiertas de fibra durante la instalación.
Compatibilidad modular
Las dimensiones estándar garantizan una integración perfecta con sistemas de bandejas portacables de fibra de 120 mm, 240 mm y 300 mm.
Instalación sin herramientas
Las conexiones a presión permiten un rápido montaje y modificación de rutas de enrutamiento de fibra sin herramientas especializadas.
Fiber cable tray internal riser 45 degrees
Material ABS / PVC ignífugo
Clasificación de llama UL94 V-0 · libre de halógenos
ángulo Elevación interna de 45°
Radio de curvatura Opciones ≥30 mm · ≥50 mm
Compatibilidad de bandejas 120 mm · 240 mm · 300 mm
Rango de temperatura -25°C a 75°C
ESPECIFICACIONES DEL PRODUCTO
Material ABS o PVC ignífugo (UL94 V-0, libre de halógenos)
Ángulo de subida Transición vertical interna de 45 grados
Radio de curvatura options R30 (estándar), R50 (fibra resistente), R100 (ultrasensible)
Anchos de bandeja compatibles 120 mm, 240 mm, 300 mm (tamaños de bandeja de fibra estándar)
Método de instalación Accesorio de ajuste a presión/clip a las paredes laterales de la bandeja
Estándar de color Amarillo (estándar de la industria para fibra óptica), naranja, negro
Temperatura de funcionamiento -25°C a 75°C
Temperatura de almacenamiento -30°C a 85°C
ESCENARIOS DE APLICACIÓN
Centros de datos: enrutamiento de fibra entre bandejas superiores y vías subterráneas con cambios de elevación de 45 grados.
Oficinas centrales de telecomunicaciones: organización de transiciones de fibra entre los marcos de distribución principales y los bastidores de equipos.
Salas de servidores empresariales: gestión de cambios de elevación del cable de fibra dentro de la infraestructura de cableado estructurado.
ISP e instalaciones de colocación: facilitar el enrutamiento de fibra entre diferentes zonas de gestión de cables y áreas de equipos.
PREGUNTAS FRECUENTES
▸ ¿Cuál es la diferencia entre una contrahuella interna y una contrahuella externa?
Un elevador interno encaja dentro del perfil de la bandeja, manteniendo una apariencia limpia y protegiendo las fibras del contacto externo. Un elevador externo se fija al exterior de la bandeja, proporcionando espacio adicional pero exponiendo las fibras a posibles daños. El diseño interno es el preferido para la mayoría de las aplicaciones de telecomunicaciones y centros de datos donde la estética y la protección son prioridades.
▸ ¿Se puede utilizar el elevador de 45 grados con haces de fibras preterminadas?
Sí. Los puntos de entrada y salida lisos y abocinados permiten que los conjuntos de fibra preterminados con conectores MPO o MTP pasen sin engancharse. Sin embargo, el tubo vertical debe instalarse antes de tirar del haz de fibras para garantizar que el conector pase a través de la abertura sin obstrucciones.
▸ ¿Cómo mantiene el elevador el radio de curvatura de los cables de fibra óptica?
La superficie interna del elevador está diseñada con una curvatura suave y continua que mantiene un radio de curvatura mínimo de 30 mm (estándar), 50 mm (resistente) o 100 mm (ultrasensible). Esto garantiza que las fibras ópticas nunca estén sometidas a ángulos agudos que podrían provocar microflexiones o atenuación de la señal.
▸ ¿El elevador es compatible con cables de fibra monomodo y multimodo?
Sí. El elevador es compatible con todos los tipos de cables de fibra óptica estándar, incluidos los monomodo (OS1, OS2) y multimodo (OM1-OM5). Las opciones de radio de curvatura (R30/R50/R100) brindan flexibilidad para satisfacer los requisitos específicos de diferentes tipos de fibras y aplicaciones.
DIRECTRICES DE INSTALACIÓN
Instale el elevador antes de tirar de los cables de fibra para permitir que los conectores pasen a través de la abertura sin obstrucciones ni daños.
Asegúrese de que el elevador esté alineado con el eje vertical de la bandeja de cables para evitar tensiones laterales en los haces de fibras durante la transición.
Verifique que el radio de curvatura seleccionado coincida con las especificaciones del fabricante de la fibra para el tipo de cable que se está instalando.
ALMACENAMIENTO Y MANTENIMIENTO
Guarde los componentes del elevador en un área seca y ventilada, lejos de la exposición directa a los rayos UV, para mantener las propiedades del material.
Inspeccione el elevador en busca de imperfecciones o rebabas en la superficie antes de la instalación para garantizar un enrutamiento suave de la fibra.
Evite el contacto con disolventes fuertes o agentes de limpieza ácidos que puedan degradar las propiedades retardantes de llama.
Elevador interno de bandeja portacables de fibra · 45° · UL94 V-0 · R30/R50/R100 · Compatible con 120/240/300 mm
Propiedades físicas
Tipo Bandeja de cable de fibra/bandeja de cable óptico
Materialeses Materialeses PVC retardante de llama para sección recta, ABS retardante de llama para accesorios, el material del tubo flexible es PP. Material retardante de llama clasificado UL94 FV-0
Acabado/tratamiento superficial

/

Rango de dimensiones

personalizable está disponible

Ancho 120/240/300/360
Altura del riel lateral 100
Longitud 2000/3000/Personalizado
Espesor/diámetro del alambre
Máx. Carga de trabajo
Accesorios/productos relacionados
Características del producto

1. Diseño cerrado, protege los cables de fibra óptica contra daños.

2. El conducto de rodadura de fibra está hecho de material plástico ignífugo con una superficie lisa y buena apariencia.

3. Ofrece control del radio de curvatura y garantiza un radio de fibra ≧40 mm. El kit de salida de cable móvil es opcional para satisfacer la creciente demanda del centro de datos.

4. Hay disponibles diferentes tipos de instalación, como colgar, soportar la parte superior del gabinete o conectar con otra bandeja de cables.

Color Amarillo (pantone 123c)
Demanda ambiental interior
Solicitud Adecuado para una amplia gama de aplicaciones, incluida la gestión de cables de fibra óptica y la gestión de cables de alimentación.
