Evaluación de la capacidad de carga y los factores de seguridad de los sistemas de bandejas portacables canal

Para proyectos industriales, energéticos y de infraestructura a gran escala, la estabilidad del sistema de gestión de cables no es negociable. El ** Bandeja de cables a través de ** es ampliamente elegido por su diseño de contención total, que protege los cables sensibles del polvo y elementos externos. Sin embargo, la seguridad del proyecto depende en gran medida de una meticulosa evaluación de ingeniería de los límites estructurales de la bandeja. La adquisición B2B debe exigir el cumplimiento de los estándares de **Pruebas de carga de bandejas portacables canal** y verificar la **Luz máxima para bandeja portacables canal** calculada en función de la carga real. Jiangsu Youming Group Co., Ltd., una empresa de alta tecnología innovadora y especializada en la fabricación de bandejas portacables, ofrece productos verificados en acero inoxidable, aleaciones de aluminio y series galvanizadas, respaldados por nuestro centro de pruebas interno y líneas de producción automatizadas avanzadas.

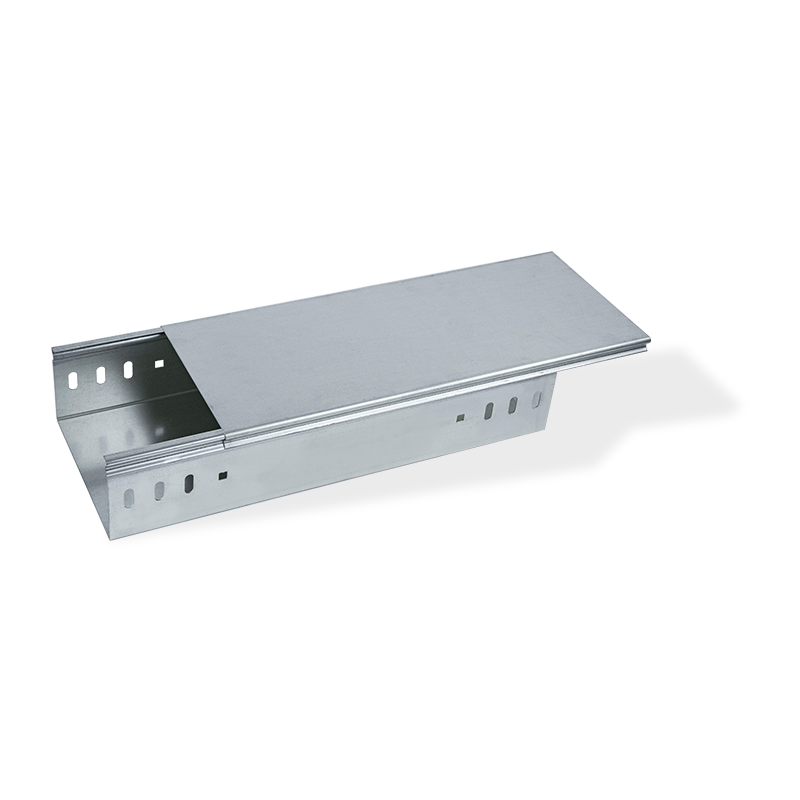

Bandeja para canaleta de acero galvanizado con tapa

Interpretación de la capacidad de carga y estándares de prueba

La seguridad en la gestión de cables es una función de los límites probados y los factores de seguridad establecidos.

comprensión Pruebas de carga de bandejas portacables estándares

La capacidad de carga se debe verificar mediante procedimientos controlados de **pruebas de carga de bandejas portacables**, generalmente siguiendo las especificaciones de la industria como NEMA VE 1. Estas pruebas someten el sistema de bandejas a cargas calculadas sobre un tramo específico hasta que falla. La carga de trabajo segura publicada se obtiene dividiendo la carga máxima de falla por un factor de seguridad prescrito (a menudo 1,5). Esto garantiza que el sistema instalado tenga una protección sustancial contra aumentos inesperados de peso o estrés ambiental. El departamento de adquisiciones siempre debe solicitar copias de estos informes de prueba certificados.

La interacción de Load vs. Luz máxima para bandeja portacables de canal

La relación entre la carga aplicada uniformemente distribuida (UDL) y la **luz máxima para bandeja portacables tipo canal** es inversa y depende críticamente de las dimensiones de la sección transversal de la bandeja y del espesor (calibre) del metal. Una bandeja más ancha o un calibre más delgado requerirá un **Varo máximo para bandeja portacables canal** más corto para la misma carga o, por el contrario, un calibre más pesado permitirá un tramo más largo. No respetar estas tablas especificadas por el fabricante basadas en los resultados de **pruebas de carga de bandejas portacables** puede provocar una deformación permanente o un colapso estructural.

Comparación: espesor del calibre de la bandeja frente a la amplitud máxima y la capacidad de carga (datos de ejemplo):

Control de deflexión e integridad del sistema

Más allá de las fallas estructurales, controlar el movimiento es esencial para la longevidad del cable y la alineación del sistema.

Gestionando Deflexión de la bandeja portacables del canal límites

Mientras que la capacidad de carga aborda fallas catastróficas, los límites de la **deflexión de la bandeja portacables** abordan la integridad funcional. Una curvatura vertical excesiva no sólo parece poco profesional, sino que también puede imponer una tensión indebida a los propios cables, dañando potencialmente la fibra óptica o provocando una degradación del aislamiento durante décadas de servicio. Las mejores prácticas de la industria a menudo restringen la **Deflexión de la bandeja portacables** a la longitud del tramo dividida por 240 (L/240). Lograr esta baja deflexión requiere un cuidadoso cumplimiento de las tablas de **Extensión máxima para bandejas de cables tipo canal** proporcionadas por el fabricante.

El impacto de Proporción de llenado de cable para instalación de bandeja de canal en carga

Los ingenieros deben determinar con precisión el peso total de la bandeja, teniendo en cuenta la **Proporción de llenado del cable para la instalación de la bandeja del canal**. La *relación de llenado* (el porcentaje del área de la sección transversal de la bandeja ocupada por cables) es fundamental para determinar el rendimiento térmico, pero el *peso real del cable* determina la carga estructural. Pasar por alto las posibles necesidades de capacidad futuras o estimar incorrectamente la densidad de varios cables de alimentación y comunicación puede provocar una especificación insuficiente de la **bandeja de cables del canal** y una falla prematura.

Factores materiales y de fabricación

La elección de materiales y la consistencia de la producción son garantías de rendimiento a largo plazo.

Ventajas técnicas de Bandeja portacables de acero inoxidable especificaciones

Para entornos sujetos a alta humedad, productos químicos corrosivos (por ejemplo, farmacéuticos, petroquímicos) o temperaturas extremas, el acero galvanizado es insuficiente. Las especificaciones de la bandeja portacable de canal de acero inoxidable** (normalmente con grados 304 o 316) ofrecen una resistencia superior a la corrosión y un mayor límite elástico. Si bien el costo inicial es mayor, la vida útil prolongada y la reducción de los costos de mantenimiento hacen que los sistemas de **bandejas portacables de acero inoxidable** sean la opción más económica a largo plazo en estos sectores exigentes.

Precisión de fabricación y fiabilidad estructural.

La precisión de la forma de la bandeja (su ancho, profundidad e integridad del reborde) es crucial. Las líneas de producción totalmente automáticas de Jiangsu Youming Group, que incluyen corte por láser y punzonado CNC, garantizan que la geometría de la bandeja sea uniforme en todos los segmentos. Esta precisión es vital porque los cálculos de carga y los resultados de las **pruebas de carga de bandejas portacables** se basan en propiedades de sección transversal exactas y verificadas. Cualquier desviación en el proceso de fabricación puede comprometer el **Luz máxima para bandeja portacables pasante** calculado.

Conclusión

La adquisición e instalación de sistemas **Trough Cable Tray** exige un enfoque a nivel de ingeniero en la integridad estructural. El éxito del proyecto requiere comparar diligentemente la **luz máxima para la bandeja portacables en canal** con la carga proyectada, respetar los límites estrictos de **deflexión de la bandeja portacables en canal** y garantizar que la **proporción de llenado de cable para la instalación de la bandeja en canal** refleje con precisión el peso total. Ya sea que elija materiales estándar galvanizados o especializados de **bandejas portacables de acero inoxidable**, es esencial confiar en productos verificados mediante estrictas **pruebas de carga de bandejas portacables**. Jiangsu Youming Group Co., Ltd., con sus procesos de producción certificados y su centro de pruebas, es el socio de alta calidad para brindar soluciones confiables de bandejas portacables para los proyectos más exigentes del mundo.

Preguntas frecuentes (FAQ)

• ¿Cuál es el factor de seguridad típico utilizado en **Pruebas de carga de bandejas portacables canal**? Los estándares de la industria generalmente exigen un factor de seguridad mínimo de 1,5. Esto significa que la carga de falla máxima de la **bandeja de cables de canal** debe ser al menos 1,5 veces mayor que la carga de trabajo segura publicada.
• ¿Cómo afecta la **proporción de llenado de cables para la instalación de la bandeja del canal** al rendimiento de enfriamiento de la bandeja? Aunque la proporción de llenado no afecta directamente la capacidad estructural de la bandeja **Pruebas de carga de bandejas portacables**, una proporción de llenado alta (por ejemplo, superior al 40 %) restringe la circulación de aire, lo que genera acumulación térmica y la necesidad de reducir la ampacidad de los cables de alimentación contenidos.
• ¿Cuál es el principal beneficio técnico de utilizar una **bandeja portacables de acero inoxidable** en lugar de acero galvanizado en caliente? El principal beneficio es una resistencia a la corrosión a largo plazo muy superior. El revestimiento galvanizado en caliente se degrada con el tiempo, especialmente en ambientes ácidos o costeros, mientras que la capa pasiva de óxido en la **bandeja portacables de acero inoxidable** proporciona una protección continua y superior.
• ¿Se puede aumentar la **distancia máxima para bandeja portacables tipo canal** reforzando la parte inferior? Sí. Los fabricantes a menudo pueden aumentar la **luz máxima para bandejas portacables canal** incorporando refuerzos longitudinales o bridas de alta resistencia, aumentando efectivamente el momento de inercia de la sección transversal, que es la propiedad estructural principal que rige la luz y la **deflexión de la bandeja portacables canal**.
• ¿Cómo verifica un gerente de proyecto la afirmación **Deflexión de la bandeja portacables del canal**? El director del proyecto debe solicitar las tablas de carga del fabricante, que normalmente enumeran la deflexión calculada en el punto medio del tramo para la carga indicada. Esta deflexión debe confirmarse con el límite especificado del proyecto (por ejemplo, L/240).
