La guía definitiva para la serie de bandejas portacables perforadas

En el complejo mundo de la gestión de cables, seleccionar el sistema de soporte adecuado es fundamental para la seguridad, la eficiencia y la longevidad. Entre las diversas opciones disponibles, la Serie de bandejas portacables perforadas tipo perforado destaca como una solución versátil y robusta. Esta guía completa profundiza en esta serie específica, explorando su diseño, beneficios, aplicaciones y consideraciones clave para ayudarlo a tomar una decisión informada para su próximo proyecto. También abordaremos consultas comunes, incluidas las diferencia entre bandeja portacables perforada y tipo escalera , para proporcionar una comprensión holística.

¿Qué es una bandeja portacables perforada de tipo perforado?

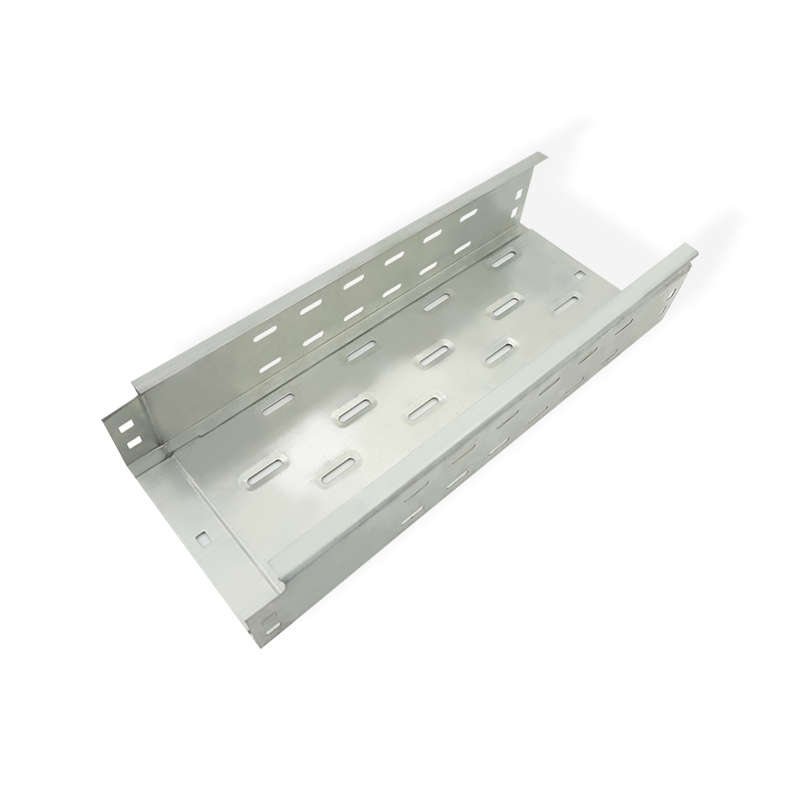

un Bandeja de cables perforada tipo perforado Es un sistema estructural prefabricado típicamente hecho de acero, aluminio o acero inoxidable. Su característica definitoria es una base sólida con agujeros perforados uniformemente en los rieles inferiores y laterales. Estas perforaciones no son aleatorias; están diseñados para ofrecer múltiples ventajas, desde la reducción de peso hasta una mejor ventilación. Este diseño es la piedra angular de las instalaciones eléctricas industriales y comerciales modernas.

• Construcción: Formado a partir de una sola hoja de metal, que luego se perfora y se dobla hasta darle su forma final de U o de cesta.
• Ventilación: Las perforaciones permiten una excelente circulación de aire alrededor de los cables, evitando la acumulación de calor y prolongando la vida útil del cable.
• Durabilidad: Diseñado para soportar cargas pesadas de cables en tramos largos sin soporte y al mismo tiempo resistir factores ambientales estresantes.

Características y ventajas clave

La popularidad de la serie de bandejas portacables perforadas se debe a su conjunto exclusivo de características que abordan los desafíos comunes de la gestión de cables. Su diseño contribuye directamente a una infraestructura eléctrica más segura y gestionable.

• Visibilidad superior del cable: El diseño abierto permite una fácil identificación visual y rastreo de cables individuales, simplificando el mantenimiento y la resolución de problemas.
• Disipación de calor efectiva: Las perforaciones facilitan el enfriamiento pasivo, un factor crítico para instalaciones de alta densidad de energía donde el sobrecalentamiento puede degradar el aislamiento del cable.
• Ligero pero fuerte: El proceso de perforar agujeros elimina el exceso de material sin comprometer significativamente la integridad estructural, lo que da como resultado una bandeja más liviana y más fácil de manipular e instalar.
• Flexibilidad en el enrutamiento: unvailable in a wide range of standard fittings (elbows, tees, reducers), these trays can be configured to navigate complex pathways around obstacles.

Comparación de bandejas portacables perforadas con otros tipos

Para apreciar verdaderamente el valor de la serie perforada, es esencial comprender su posición dentro del ecosistema más amplio de bandejas portacables. La elección entre tipos de bandejas a menudo se reduce a un equilibrio entre los requisitos de soporte, protección y ventilación.

Bandeja portacables perforada versus tipo escalera

un frequently asked question in cable management is about the diferencia entre bandeja portacables perforada y tipo escalera . Si bien ambos se utilizan ampliamente, tienen propósitos ligeramente diferentes según su diseño.

La bandeja de la escalera consta de dos carriles laterales unidos por travesaños individuales, que se asemejan a una escalera. Esto ofrece máxima resistencia y es ideal para tramos largos con cables muy pesados. Por el contrario, la bandeja perforada tiene una base sólida con orificios, lo que brinda más soporte y protección general para cables más pequeños y al mismo tiempo permite la ventilación. La siguiente tabla proporciona una comparación clara:

Especificaciones críticas para la selección e instalación

Elegir lo correcto Bandeja de cables perforada tipo perforado implica más que simplemente seleccionar un tipo. Se deben considerar varias especificaciones técnicas para garantizar la integridad y el rendimiento del sistema. Entendiendo el Capacidad de carga de la bandeja portacables perforada. es el primer paso y el más crítico.

• Capacidad de carga: Este es el peso máximo que la bandeja puede soportar de forma segura, incluido el peso de los cables y cualquier carga ambiental adicional (como nieve o viento). Está determinado por el calibre del material, el ancho de la bandeja y el espacio entre soportes.
• Material y acabado: Los materiales comunes incluyen acero pregalvanizado, acero galvanizado en caliente, aluminio y acero inoxidable. La elección depende del entorno (por ejemplo, acero inoxidable para zonas costeras corrosivas o plantas químicas).
• Ancho y profundidad de la bandeja: Los tamaños están estandarizados, pero se pueden fabricar tamaños personalizados. El ancho y la profundidad deben adaptarse al volumen de cable actual y permitir una expansión futura, generalmente alrededor del 40% de la capacidad adicional.

Mejores prácticas de instalación y espaciado de soporte

La instalación adecuada es crucial para lograr el diseño Capacidad de carga de la bandeja portacables perforada. y seguridad del sistema. Un factor clave es la distancia entre soportes para bandejas portacables perforadas , lo que impacta directamente en la deflexión de la bandeja bajo carga.

El espacio entre soportes se refiere a la distancia entre los puntos donde la bandeja está anclada a la estructura del edificio (por ejemplo, desde varillas de techo o soportes de pared). Una separación más estrecha entre los soportes aumenta la capacidad de carga del sistema. El espaciado óptimo es un cálculo basado en la capacidad de carga de la bandeja, el peso total del cable y la deflexión máxima permitida (hundimiento).

• El cálculo es clave: Nunca adivine el espacio entre los soportes. Debe diseñarse en función de la carga específica de la bandeja y del cable.
• Siga las pautas del fabricante: Los fabricantes de renombre proporcionan tablas detalladas de amplitud de carga que especifican el espacio máximo de soporte para diferentes condiciones de carga.
• unccount for Dynamic Loads: En áreas con vibración o posible actividad sísmica, es posible que sea necesario reducir el espaciamiento de los soportes y se deben utilizar refuerzos sísmicos.

Optimización de su sistema con los accesorios adecuados

un complete cable tray system is more than just straight sections. The use of Accesorios para bandejas portacables tipo perforado. es esencial para crear una instalación funcional, segura y que cumpla con los códigos. Estos componentes garantizan que el sistema pueda enrutarse correctamente y proporcionar la protección necesaria.

• Accesorios: Esta categoría incluye curvas horizontales y verticales (codos), tes, cruces y reductores. Permiten que la bandeja cambie de dirección y se ramifique en diferentes áreas.
• Acopladores y placas de empalme: Se utiliza para unir dos tramos rectos de bandeja, asegurando la continuidad mecánica y eléctrica.
• Cubiertas: Si bien las bandejas perforadas están abiertas, se pueden agregar cubiertas en áreas específicas para proteger los cables de la caída de escombros, goteos de agua o por razones estéticas.
• Abrazaderas de sujeción: Estos son accesorios críticos que aseguran los cables dentro de la bandeja, evitando que se desplacen debido al viento, la vibración o las fuerzas magnéticas de cortocircuito.

Análisis de costos y abastecimiento

La elaboración del presupuesto de un proyecto requiere una comprensión clara de los Lista de precios de bandejas portacables tipo perforado . El coste no es una cifra única, sino que está influenciado por una combinación de factores.

• Costo de materiales: unluminum and stainless steel trays are more expensive than steel. The price of raw materials is volatile and directly affects the final cost.
• Dimensiones de la bandeja: Las bandejas más anchas y profundas cuestan más debido al mayor material utilizado.
• Calibre del material (espesor): un thicker, heavier-gauge tray has a higher load capacity but also a higher price.
• Terminar: un hot-dip galvanized finish is more corrosion-resistant and costly than a pre-galvanized finish.
• unccessories: La cantidad y el tipo de accesorios, cubiertas y abrazaderas pueden aumentar significativamente el costo total del proyecto.

Preguntas frecuentes

¿Cuál es la principal ventaja de una bandeja portacables perforada sobre una bandeja de fondo macizo?

La principal ventaja es la disipación de calor. Las bandejas de fondo sólido encierran completamente los cables, atrapando el calor que puede acelerar la degradación del aislamiento del cable y reducir su capacidad de transporte de corriente. Las perforaciones en un Bandeja de cables perforada tipo perforado permiten la circulación de aire continua, enfriando pasivamente los cables y promoviendo una vida operativa más larga y segura. Además, las perforaciones hacen que la identificación del cable y el reemplazo parcial sean mucho más fáciles que con una bandeja sólida.

¿Cómo puedo determinar la capacidad de carga correcta para mi bandeja portacables perforada?

Determinando el correcto Capacidad de carga de la bandeja portacables perforada. es un proceso de varios pasos. Primero, calcule el peso total de todos los cables que se colocarán en la bandeja, incluido su aislamiento y cualquier futura adición de cables (normalmente entre un 25 % y un 40 % de la capacidad adicional). A continuación, considere cualquier carga ambiental adicional. Luego, consulte las tablas de capacidad de carga del fabricante para conocer el modelo de bandeja específico que está considerando. Estas tablas muestran la relación entre la extensión de las bandejas (espaciamiento de soportes) y la capacidad de carga. La bandeja seleccionada debe tener una capacidad de carga nominal que exceda la carga total calculada en el espacio de soporte planificado.

¿Se pueden utilizar bandejas portacables perforadas en exteriores?

si, Bandeja de cables perforada tipo perforados Se utilizan comúnmente en exteriores, siempre que se seleccionen el material y el acabado correctos. Para aplicaciones en exteriores, se recomienda acero galvanizado en caliente, aluminio o acero inoxidable debido a su superior resistencia a la corrosión. El diseño abierto es realmente beneficioso en exteriores, ya que permite el drenaje del agua de lluvia y evita la acumulación de humedad y escombros, a diferencia de una bandeja de fondo sólido que podría acumular agua.

¿Cuál es la distancia estándar entre soportes para una bandeja portacables perforada?

No existe un "estándar" único para distancia entre soportes para bandejas portacables perforadas , ya que depende totalmente del diseño de la bandeja y de la carga aplicada. Para aplicaciones de carga ligera, el espacio puede ser de 3 metros (10 pies), mientras que para escenarios de carga pesada, puede ser de tan solo 1,5 metros (5 pies). El método más confiable es utilizar los datos de ingeniería proporcionados por el fabricante de la bandeja. Sus tablas de carga especificarán el espacio máximo permitido entre soportes para mantener la deflexión de la bandeja dentro de límites seguros para una carga determinada.

unre there fire safety concerns with using bandejas portacables perforadas ?

unll cable management systems must adhere to local fire and electrical codes. Perforated trays themselves are not a fire hazard, but the cables within them can be. In areas requiring fire protection, specific measures can be integrated. This can include using fire-rated cable coatings or wraps, installing fire stops where trays penetrate firewalls, or even selecting cable trays with built-in fire-resistant properties. The open design can sometimes allow a fire to spread more easily via cable insulation if not properly addressed, so a fire hazard analysis is always recommended.
